🔬 アルミ板厚・背面構造・電源配置が決定づけるLEDディスプレイの未来：耐久性・放熱効率・メンテナンス性の三位一体解析

1. 序論：なぜLEDディスプレイの「内部構造」が重要なのか

---

1.1. 産業用ディスプレイにおける「見えない設計」の重要性

近年、高輝度・高精細化が進むLEDディスプレイ（デジタルサイネージ）は、その市場が急速に拡大しています。しかし、一般的な製品仕様書（スペックシート）に記載されるのは、ピクセルピッチ、輝度、リフレッシュレートといった「表示性能」に関する数値が中心です。

一方で、過酷な屋外環境や長時間の連続稼働が求められる産業用途において、本当に製品の寿命と安定性を左右するのは、実は**「内部構造」**、特に「熱」をいかに効率よく管理するか、という点に帰結します。

1.2. 本解析の目的：耐久性を決定づける三大要素

本稿は、LEDディスプレイモジュールの耐久性・信頼性を決定づける核心的な三大要素―①アルミ板厚、②背面構造（放熱設計）、そして③電源配置（配線・実装）―に焦点を当て、それぞれの設計思想の違いが製品の性能と長期的な運用コストにどのように影響するかを、工学的な視点から詳細に解析することを目的とします。

---

2. 解析 I. 熱伝導の「要」：アルミ板厚がもたらす構造的・熱的影響

---

2.1. LED素子からの発熱メカニズムと熱暴走リスク

LED素子は、高い発光効率を誇りますが、投入電力の約70%～80%は依然として熱エネルギーに変換されます。この熱がモジュール内部に滞留し、規定の動作温度（$T_j$：ジャンクション温度）を超過すると、**輝度低下、色度ずれ、そして最終的には素子の寿命短縮（熱暴走）**を引き起こします。

この熱を効率よく外部へ排出する熱経路において、LED素子が実装される基板（PCB）の土台となるアルミダイキャスト製のモジュール筐体は、最も重要な役割を担います。

2.2. 「アルミ板厚」の増強がもたらす工学的メリット

モジュール筐体のアルミ板厚を単純に増加させることは、以下の工学的メリットを直接的にもたらします。

2.2.1. 熱容量の増加と温度上昇の抑制

$$Q = mc\Delta T$$

• $Q$: 熱量、 $m$: 質量、 $c$: 比熱、 $\Delta T$: 温度変化。

アルミの比熱は一定であるため、板厚を増す、すなわちモジュール全体の**質量（$m$）**を増加させることは、熱容量を大きくすることに直結します。これにより、LED素子が瞬間的に発熱しても、筐体全体が熱を吸収し保持する能力が高まり、モジュール表面温度の急激な上昇（$\Delta T$）を緩和するバッファ効果が生まれます。

2.2.2. 熱伝導率の均一化とホットスポットの解消

板厚が増すことで、素子直下で発生した熱をアルミ全体に素早く拡散する能力が向上します。薄いアルミ板では、熱が素子周辺に集中する「ホットスポット」が生じやすいですが、厚板設計では熱がより広範囲に均一に伝導され、放熱面積の最大化に寄与します。

2.2.3. 構造強度の向上と変形の抑制

• 耐荷重性：特に大型ディスプレイにおいて、モジュール自体の自重や風圧による負荷に対し、厚板は優れた構造安定性を提供します。
• 熱応力への耐性：屋外使用では、太陽光による加熱や夜間の冷却により、モジュールに熱応力が発生します。板厚が薄いと、この熱応力による反りや歪みが生じやすく、これが後々、画面のつなぎ目（シーム）のズレや、素子へのストレスに繋がります。厚板は、この熱変形を効果的に抑制します。

2.3. 板厚増強のトレードオフ：重量とコスト

当然ながら、アルミ板厚の増加は、モジュール重量の増加と、それに伴う原材料コストの増加というトレードオフを伴います。軽量化を極限まで追求する設計（例：屋内用レンタル製品）では薄板が採用されますが、屋外や常設で高い信頼性が求められる製品では、重量増を受け入れてでも厚板設計が選ばれる傾向にあります。

---

3. 解析 II. 放熱経路の最適化：背面構造の設計思想

---

3.1. 自然空冷と強制空冷：背面構造の二大方式

モジュール内部に伝導された熱を最終的に大気中に放出するのが「背面構造」の役割です。この放熱方式は、大きく以下の二つに分類されます。

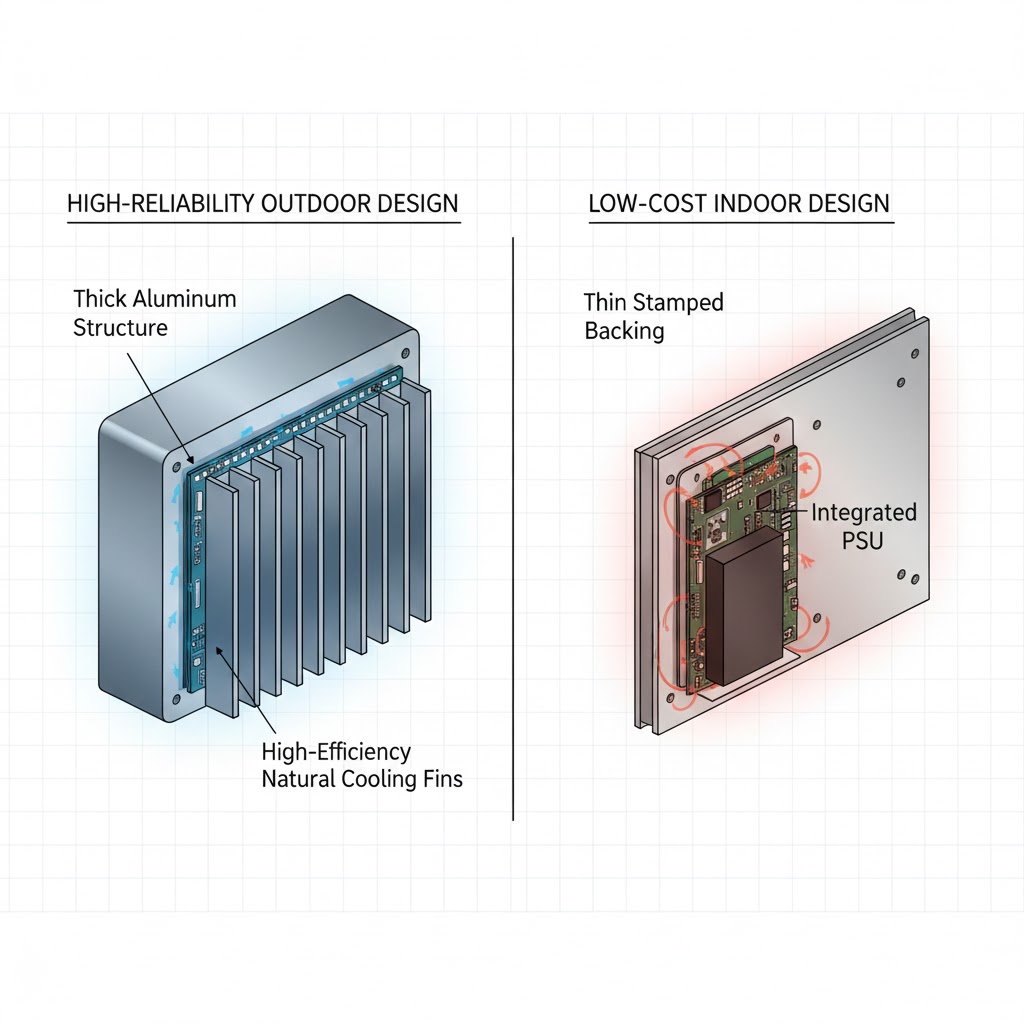

3.1.1. 方式 A：自然空冷型（ヒートシンク/フィン型）

筐体背面に多数の**フィン（ヒートシンク）**を設ける設計です。

• 原理：表面積を最大限に広げ、熱交換を促進します。フィン周辺の空気の自然対流を利用して熱を奪います。
• 特徴：ファンなどの駆動部品が不要なため、静音性と**防塵防水性（IPレート）**の確保が容易です。長寿命かつ低メンテナンスコストを実現しやすい、屋外用モジュールの主流設計です。
• 設計のポイント：フィンの密度、高さ、配列が重要です。適切な間隔を保たないと、フィン間に熱がこもり、放熱効率が低下します。

3.1.2. 方式 B：強制空冷型（ファン駆動型）

モジュール内部に冷却ファンを組み込み、強制的に空気の流れを作り出す設計です。

• 原理：熱交換器（ヒートシンク）を通過する空気の流速を上げ、熱伝達率を高めます。
• 特徴：自然空冷よりも高い冷却能力を発揮できますが、ファンの騒音、寿命、そして防塵防水の難しさという課題を抱えます。特に屋外環境では、ファンが異物や水蒸気を内部に引き込みやすく、故障率を高める原因となります。
• 用途：特に高発熱の製品（例：超高輝度モデルや超高密度モデル）で、自然空冷だけでは冷却が追いつかない場合に採用されることがあります。

3.2. フルダイキャスト設計による放熱革命

近年、信頼性の高いハイエンド製品で主流となっているのが「フルダイキャスト」による一体成型設計です。

• 特徴：モジュール筐体全体をアルミの鋳造（ダイキャスト）によって継ぎ目なく一体で形成します。
• 効果：従来の「板金＋部品」の組み合わせに比べ、熱抵抗となる接合面や隙間がなくなるため、PCBから熱が背面へ伝導する熱経路の効率が極限まで高まります。同時に、前述の構造強度が最大化され、高精度なアライメント（画面の平坦性）維持に貢献します。

3.3. メンテナンス性を考慮した背面アクセス設計

背面構造は、放熱だけでなく、メンテナンス性にも深く関わります。

• フロントアクセス vs. リアアクセス：設置場所の制約（壁面への密着設置など）に応じて、モジュールを前面から脱着できるフロントアクセス設計か、あるいは背面から作業するリアアクセス設計かが選ばれます。
• ケーブル・コネクタの保護：背面には電源ケーブルやデータケーブルが接続されます。これらのコネクタ部分の防水・防塵保護（キャップやシーリング材の使用）は、屋外環境における安定稼働の生命線であり、背面構造設計における見落とせないポイントです。

---

4. 解析 III. 信頼性の隠れた要素：電源配置と配線設計

---

4.1. モジュール故障の主要因：電源ユニット（PSU）

LEDディスプレイモジュールの故障統計において、LED素子の寿命よりも先に、電源ユニット（PSU: Power Supply Unit）が故障するケースが非常に多いことが知られています。これは、PSU自体が高発熱部品であり、熱や湿気の影響を受けやすいためです。

4.2. 電源配置の設計パターンと信頼性評価

電源配置は、モジュール内の熱管理と故障リスクに直結します。

4.2.1. 集中配置型（モジュール内蔵）

PSUをモジュール筐体内の隅などに配置し、モジュールと一体化させる方式。

• メリット：配線がシンプルになり、設置が容易。薄型化に有利。
• デメリット：PSU自体の発熱がモジュール内部の温度をさらに上昇させます。特に密閉性の高い屋外用モジュールの場合、熱がこもりやすく、PSUの寿命が短縮されるリスクが高いです。PSU故障時の交換作業は、モジュールをパネルから外す必要があり、手間がかかる場合があります。

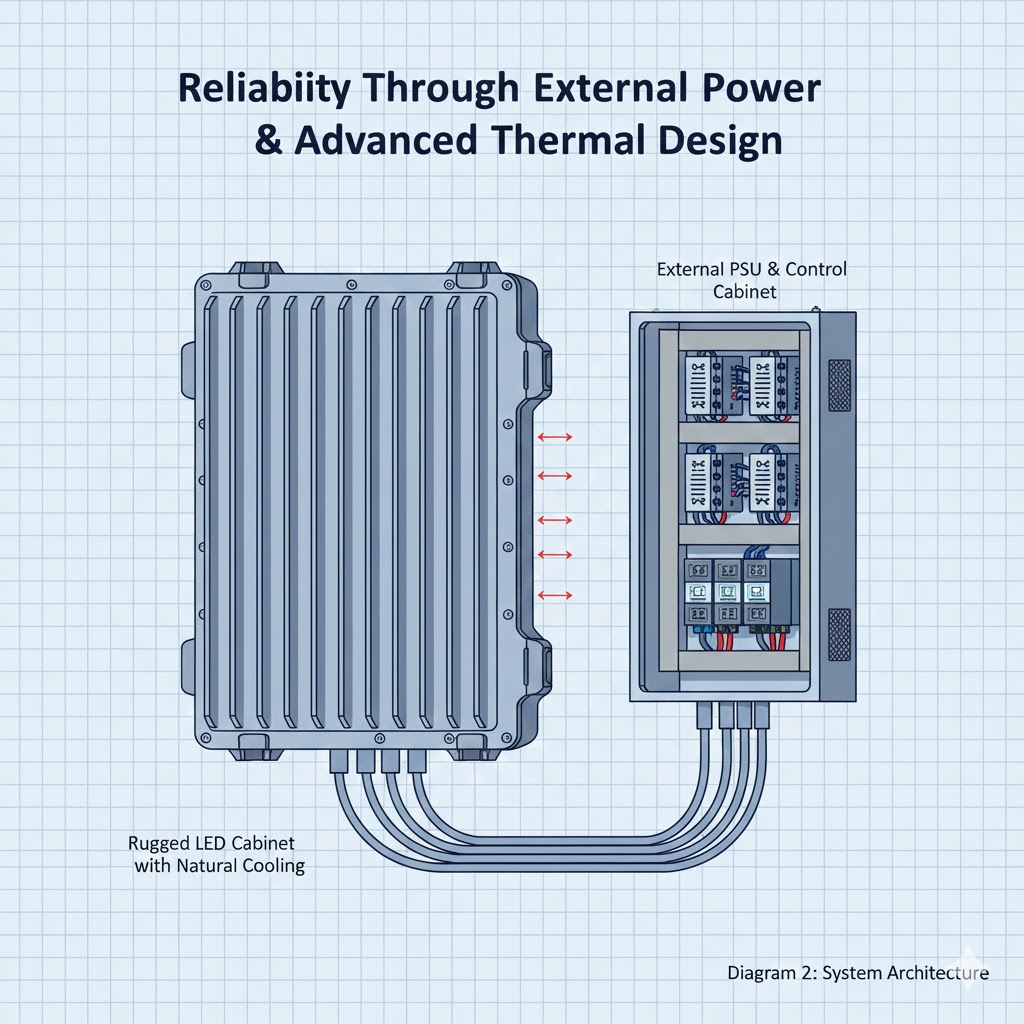

4.2.2. 分散配置型（キャビネット別置き/リモート配置）

PSUをモジュール群とは別のキャビネット内に集約するか、あるいは外部の換気の良い場所にリモートで配置する方式。

• メリット：PSUの発熱がモジュール本体に影響を与えないため、LED素子の冷却効率が向上し、寿命が延びます。
• デメリット：配線が複雑化し、コストが増加する傾向にあります。
• 信頼性評価：長期的な信頼性を最優先する大型・高性能ディスプレイでは、PSUを熱源から切り離すこの分散配置型が最も推奨されます。PSU故障時も、キャビネットの蓋を開けて交換するだけで済むため、メンテナンスダウンタイムを最小限に抑えられます。

4.3. 内部配線の最適化：デイジーチェーンの功罪

モジュール内部の配線設計、特に電源ラインとデータラインの取り回しも重要です。

• 配線経路の短縮：配線が長くなると、電気抵抗が増加し、電力損失（発熱）が増えるだけでなく、ノイズの乗りやすさ（EMC問題）にも繋がります。PSUからLED素子へ最短距離で電力を供給する設計が理想です。
• デイジーチェーン接続の功罪：複数のモジュールを一本の電源ラインで繋ぐデイジーチェーン方式は配線が簡略化されますが、末端のモジュールほど電圧降下が発生しやすく、画面の輝度ムラの原因となることがあります。高精度な色・輝度均一性が求められる製品では、電圧降下を最小限に抑えるための配線ルートとケーブルサイズの計算が不可欠です。

---

5. 総合考察：三大要素が交差する信頼性マトリクス

---

ここまで解析した三大要素は、それぞれが独立して機能するのではなく、相互に影響し合うことで最終的な製品品質を決定します。

要素	設計思想	長期耐久性への影響	メンテナンス性への影響
アルミ板厚	厚板・フルダイキャスト	大：熱容量増、熱変形抑制、構造安定性向上	中：重量増による設置作業の難化
背面構造	自然空冷（フィン型）	大：駆動部品なし、防塵防水性維持	小：フロントアクセスなら容易、リアアクセスなら困難
電源配置	分散型（外部配置）	大：PSU熱源の切り離しによる長寿命化	大：容易なPSU交換、ダウンタイム最小化

信頼性向上の黄金律は、以下の組み合わせを追求することにあると言えます。

1. 厚板フルダイキャストによる強固な構造と高い熱拡散能力の獲得。
2. 駆動部品を用いない高効率な自然空冷フィン構造による静音性と高IPレートの確保。
3. 電源の外部分散配置によるモジュール本体の発熱抑制と、迅速なメンテナンスの実現。

---

6. 結論と提言：真の品質を見抜く視点

---

6.1. 結論：製品仕様書には書かれない「安心」の設計

LEDディスプレイは、もはや「映れば良い」という時代ではありません。特に、広告収入や情報伝達といった重要な業務を担う産業用サイネージにおいては、数年にわたる連続稼働、そして故障しないことこそが、最大の性能です。

本解析により、アルミ板厚、背面構造、電源配置という「見えない設計」が、いかに製品の長期的な熱管理、構造安定性、そして現場の運用効率を決定づけるかが明らかになりました。これらは、一般的な製品仕様書には詳細に記載されない項目ですが、機器選定において最も深く問いかけるべき技術的な質問であると断言できます。

6.2. 提言：サプライヤーへの「３つの質問」

LEDディスプレイの導入を検討される企業様、あるいはエンジニアの皆様には、サプライヤーに対し、表示スペックだけでなく、以下の３つの質問を投げかけることを提言します。

1. 「モジュール筐体のアルミ板厚と放熱設計（フィン構造）の詳細を教えてください。なぜその設計を採用したのですか？」
2. 「電源ユニット（PSU）の配置は集中型ですか、分散型ですか？また、故障時のメンテナンス手順はどのようになりますか？」
3. 「熱シミュレーションデータ（サーマルレポート）を提示できますか？ホットスポットの温度とジャンクション温度の予測値はいくつですか？」

これらの質問に対する明確かつ根拠のある回答こそが、そのサプライヤーが真に耐久性と信頼性を追求しているか、そして長期的に安心して使用できる製品を提供しているかの、決定的な指標となるでしょう。

---

7. 研究室ノート：技術的補足と今後の展望

---

7.1. 熱伝達係数（h）の重要性

放熱効率を定量的に示すのが「熱伝達係数（$h$）」です。これは、物体表面と流体（空気）の間での熱の移動しやすさを示し、背面フィン構造の設計精度に大きく依存します。

$$\dot{Q} = h A \Delta T$$

• $\dot{Q}$: 熱流束、 $A$: 表面積、 $\Delta T$: 温度差。

自然空冷フィン設計の最適化は、CADと流体解析ソフトウェア（CFD）を用いたシミュレーションによって、この熱伝達係数$h$をいかに高めるかに尽力されています。

7.2. 環境負荷低減とリサイクル性

厚板アルミダイキャストは、構造安定性に優れるだけでなく、リサイクル性の高さという点で、昨今の環境規制（RoHS指令など）やSDGsの観点からも優位性があります。デジタル化の推進は、単に利便性の向上だけでなく、産業廃棄物の低減という側面からも評価されるべきです。

この技術レポートが、LEDディスプレイの真価を見極めるための一助となれば幸いです。
